什么是裂纹尖端开口位移 （CTOD）

当涉及到高风险或恶劣环境中的焊接结构时，了解裂纹在现实世界应力下的表现不是可选的，而是必不可少的。这就是 CTOD 成为我们工程武器库中的重要工具的地方。

📌 基本：

CTOD 测量裂缝在断裂前在应力下打开的程度。

它是材料韧性和抗脆性断裂性的直接指标，特别是在焊缝和热影响区 （HAZ） 中。

对于确保管道、船舶、海上结构等的完整性至关重要。

🧪 什么时候需要 CTOD？

-用于关键焊接接头、压力容器和暴露于酸性或低温服务的部件。

-当规范或项目规格需要断裂韧性验证时。

确保安全、性能并防止脆性故障。

🔩 应用：

-PQR（程序资格记录）批准

-服务适用性 （FFS） 评估

-酸性服务、低温或高压的完整性评估

-材料、焊接程序和设计的鉴定

⚙️ 关键测试参数：

-标本类型：SENB、SENT 或 CT – 基于代码和应用

-测试温度：特定于服务

-裂纹长度和方向：必须模拟现实世界的缺陷

-加载：弯曲或拉伸 - 重现实际使用应力

-预裂纹：疲劳预裂纹确保自然缺陷萌生

-测量：裂纹尖端位移，高精度

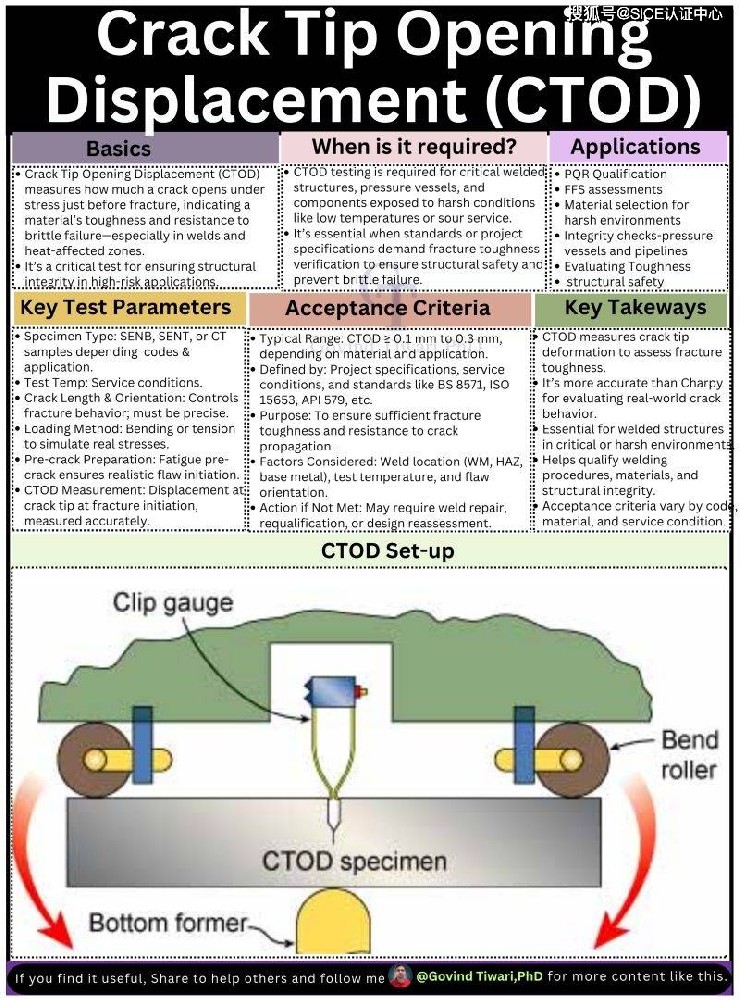

🧰 CTOD 测试设置：

包括：

-CTOD试样放置在滚轮之间

-用于测量位移的夹规

-受控负载以模拟使用条件

✅ 验收标准：

-典型 CTOD 范围：0.1 毫米至 0.3 毫米，具体取决于应用

-由规范和规范（BS 7910、BS 8571、ISO 15653、API 579 等）定义

-因素：焊缝位置（WM、HAZ、母材）、缺陷方向、测试温度

-如果不满足：可能需要维修、重新认证或重新设计

-目的：保证足够的断裂韧性和抗裂性

🎯 关键：

-是裂纹尖端变形的精确测量

-在评估断裂韧性方面比夏比更可靠

-对于鉴定焊缝、材料和确保设计安全至关重要

-在恶劣的服务环境中至关重要

-验收标准因代码、材料和服务条件而异
