差压流量测量的工作原理 — 伯努利在行动

您有没有想过微小的压差如何揭示管道中的整个流量？🤔

这一切都归结为一个永恒的方程式——伯努利原理 ⚙️

⸻

⚡ 中心思想

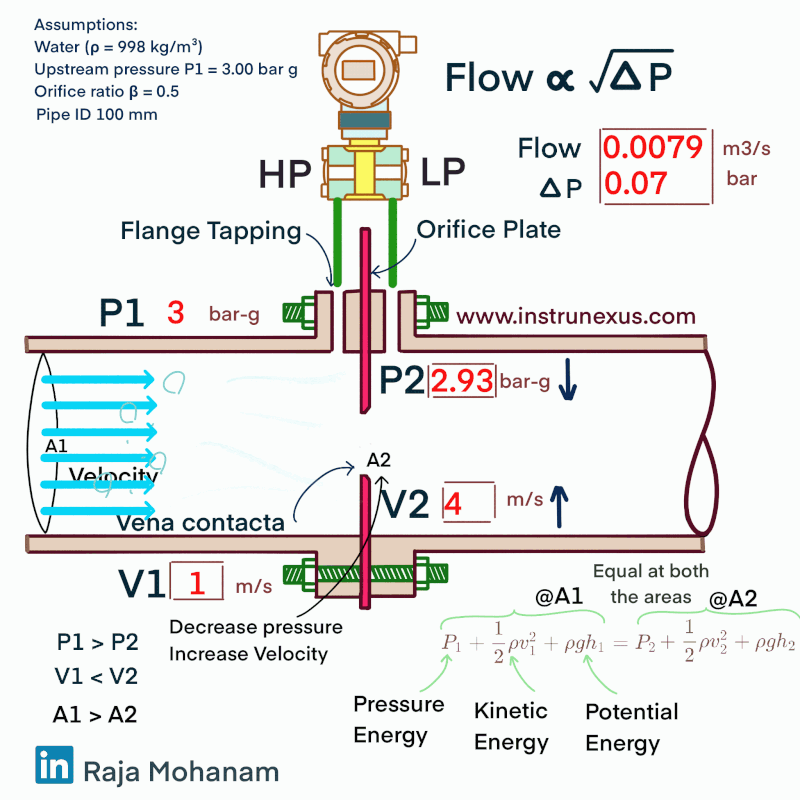

当流体通过限制物（例如孔板、文丘里管或吹嘴）时：

• 流体的速度在最窄的部分（收缩静脉）增加。

• 这种速度的增加是以压力能（即静压降）为代价发生的。

• 上游和喉部之间的压降 （ΔP） 与流量直接相关。

🧠 简单来说

🔹 更高的流速→更高的速度→更高的 ΔP

🔹 更低的流速→更低的速度→更低的 ΔP

这是所有 DP 型流量计的基本工作原理，从孔板到文丘里管。

DP变送器检测两个出口之间的压差并将其转换为流量信号，通常使用平方根提取来线性化输出。

💡 InstruNexus 洞察

每次您的 DP 变送器显示流速时，它都会实时应用伯努利原理——

将能量差转换为可测量的流量信息。

这就是驱动现代仪器的经典物理学的美妙之处！⚙️💙
