空气断路器 （ACB） — 低压电力系统的守护者！

👷 ♂️ 每个电气工程师、维护专业人员和技术人员都知道——

一台设备默默地站在安全与灾难之间——

空气断路器 （ACB）！

让我们来解码这个重要的保护系统 👇

🔍 什么是 ACB？

空气断路器是一种以空气为灭弧介质来中断故障电流的保护装置。

它主要用于高达 690V 的低压 （LV） 系统，以保护您的电力网络。

它可以防止：

🔥 超载

⚡ 短路

📉 欠压

🌍 接地断层

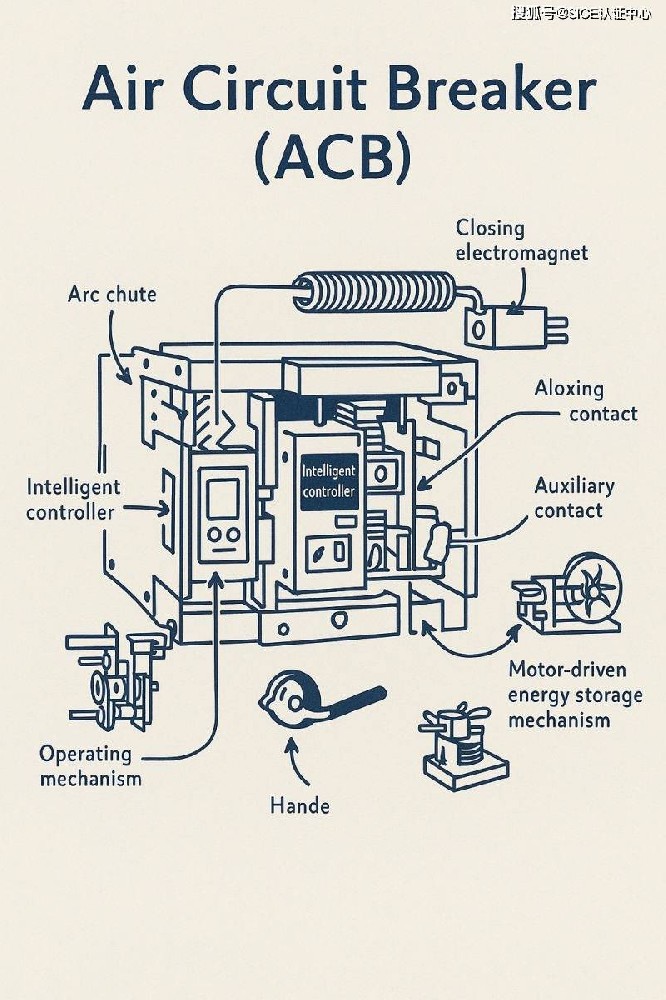

⚙️ 关键组件及其作用：

🧠 智能控制器：检测和分析故障，自动跳闸，存储事件日志。

🔥 电弧滑槽：劈开并冷却电弧——在空气中安全地熄灭电弧。

⚙️作机制：将弹簧能量转换为打开/关闭触点。

🔋 电机驱动储能：跳闸后自动为弹簧充电。

🔌 关闭电磁铁：实现电气关闭。

📲 辅助触点：提供远程指示和联锁。

🔺 分流和欠压释放：实现远程和安全跳闸。

⚡ 工作原理（循序渐进）：

1️⃣ 继电器感应故障（过流、接地故障等）

2️⃣ 跳闸线圈通电（分流/紫外线释放）。

3️⃣ 触点打开→形成弧形→通过电弧滑槽熄灭。

4️⃣ 通过辅助触点发送的故障隔离→反馈。

5️⃣ 电机为弹珠充电以备下次作。

✅ 优势

高可靠性和长寿命

可见电弧中断

易于维护

主 LT 面板的理想选择

⚠️ 局限性

体积庞大

不适合超过 1kV

需要定期清洁和测试

💡 专业提示（来自维护导师）：

> “永远不要跳过分流释放、紫外线线圈和跳闸单元校准的年度测试。

一个故障的 ACB 可能会烧毁整个母线部分。

🧠 简而言之：

🔌 ACB = 安全 🛡️ + 控制 ⚙️ + 可靠性 ⚡
