电流互感器（CT）

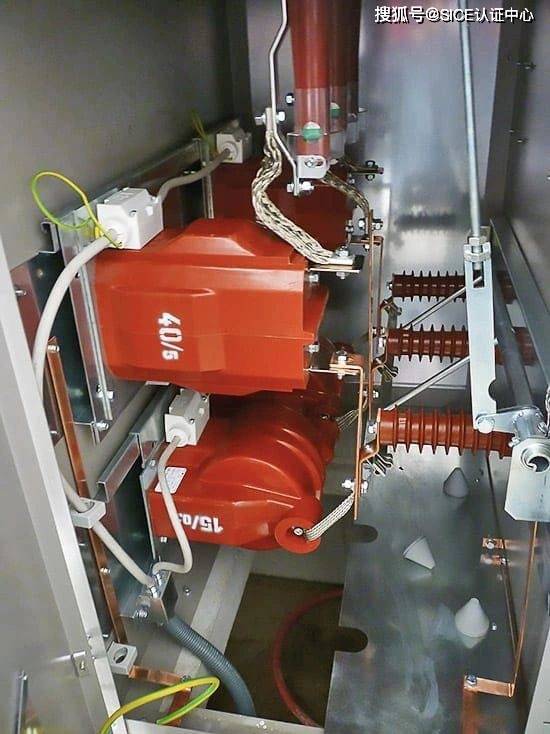

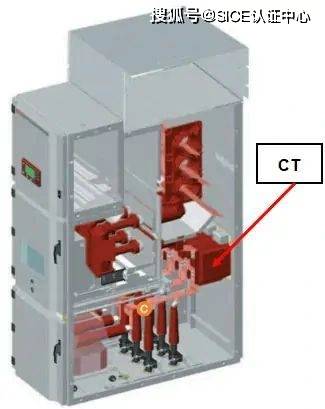

🔥当我们分析中压（MV）开关设备时，我们的注意力本能地会转向断路器或保护继电器。

但作为两者“眼睛和耳朵”的组件呢？

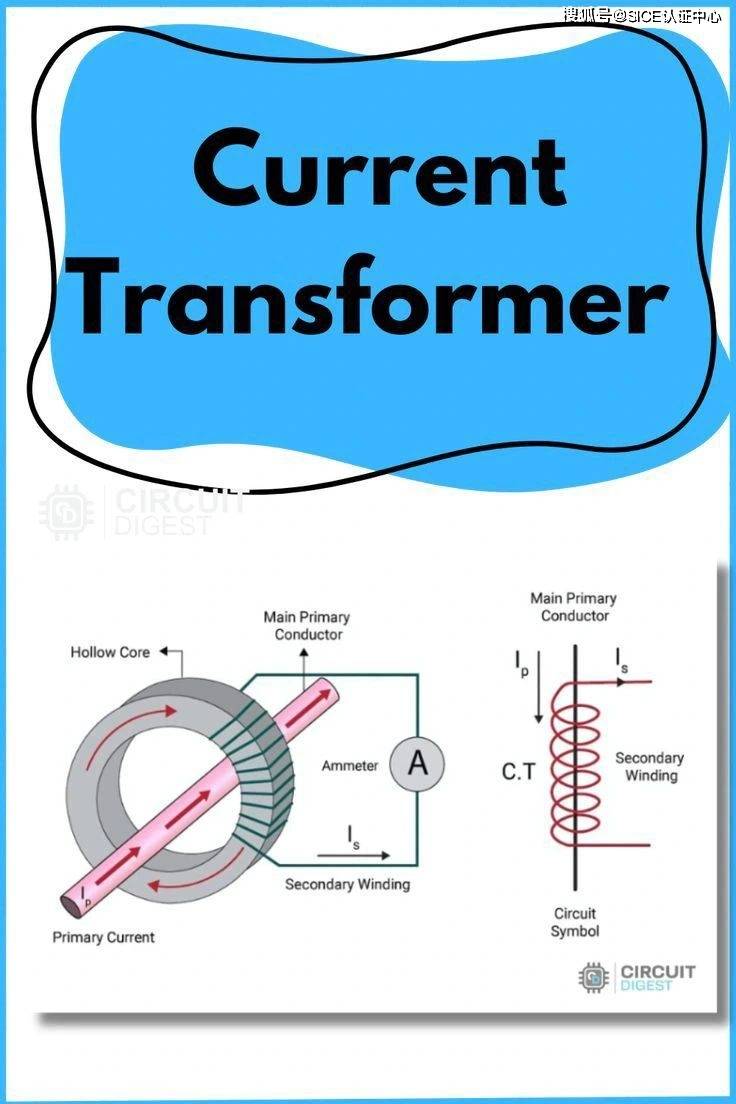

让我们来谈谈电流变压器（CT），这是一种小型设备，在系统的可靠性和安全方面起着巨大作用。

它将数千安培的电流降到安全且可测量的水平（通常是1A或5A），用于我们的控制设备。

但真正的工程优雅在于它双重且鲜明的个性：

1. 保护核心 🛡️

这是CT的“安全”功能，为我们的保护继电器（过流、接地故障、差动）供电。

✅ 其使命：准确复制故障电流的全幅（缩小版）以供继电器使用。

✅ 密钥设计：其设计有意避免在高故障电流下发生饱和（例如，5P10、10P20类）。

✅ “为什么”：如果核心充满，继电器“失明”。它感知到的电流变小，可能跳闸失败或跳闸过慢，导致电缆或变压器灾难性损坏。

📊 2. 计量（测量）核心 🎚️

这是CT的“计费”功能，包括供给电表和功率分析仪。

🎯 其使命：在正常运行条件下（例如0.5级、0.2S级）提供高精度读数。

🎯 关键设计：它被有意设计为在高故障电流时快速饱和。

🎯 “为什么”：这种饱和功能如内置安全保险丝，保护灵敏且高精度的测光仪器免受短路的巨大能量损坏。

⛔ 一项关键安全警告

CT不是电压互感器。绝不要在初级电路通电时让CT的次级电路断开。

开路的二次电路会在端子两端产生极高致命电压，对人员构成严重风险并破坏CT绝缘层。

断开任何设备前，务必短路次级端子。

💡 要点总结

电流变压器不仅仅是一个配件;它是现实（高电流电力）与智能（保护与控制）之间的根本纽带。

选择合适的CT——针对每个具体任务（保护与计量）选择合适的比率、负载和精度类别——是安全可靠电力系统设计的基石。
