压力差（DP）

压差（DP）是指两点之间的压力差，通常通过过滤器、泵或流动元件。

它被广泛用于测量过程工业中的滤器流量、液位和状态。

工作原理

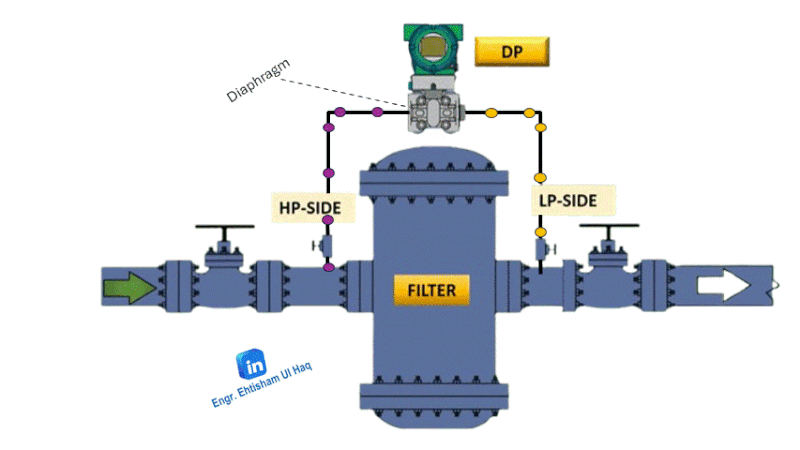

DP发射器在两个点检测压力，即高压侧和低压侧，并将差值（ΔP）转换为标准信号，例如4~20 mA的信号到你的PLC或DCS。

工作原理

DP基于伯努利原理，即流体速度增加，压力降低。变送器通过检测该压降来计算流量或监测工艺条件。

发射器内部，一个柔性隔膜将高压和低压室分隔开来，并根据压力差进行偏转。

这种偏转被转换为电信号（通过应变计或电容感测）。它确保工艺介质的精度、稳定性和隔离性。

主要组成部分

主元件：产生压降（孔板、文丘里、喷嘴）

隔膜：检测并传递压力差

DP发射机：将ΔP转换为4~20毫安或数字输出

冲动管线（HP和LP）：将过程压力传递到发射机

控制系统：解读信号进行监控或控制

常见应用

流量测量：利用ΔP计算流量

过滤：检测滤网堵塞（滤波器前后）

液位测量：用于加压或封闭罐体
